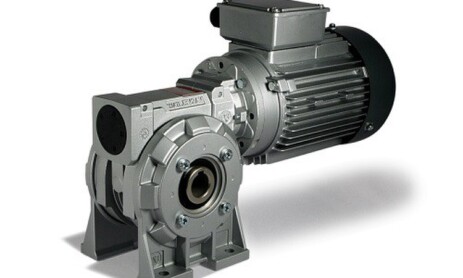

Червячные мотор-редукторы Varvel серии SRS
Червячные мотор-редукторы серии SRS - идеальное решение для систем, требующих привод малой или средней мощности.
(FRS – редукторы, SRS – мотор-редукторы)
Преимущество:
- Низкие эксплуатационные расходы
- Модульная конструкция
- Высокая надежность и срок службы
- Простота монтажа и технического обслуживания
- Универсальность применения
Характеристики:
- 9 габаритных размеров от 28 до 150
- Передаточные отношения редукторов 5 - 100
- Максимальная мощность (1400 об/мин) 24,9 кВт
- Максимальный крутящий момент 1680 Н.м
- 6 габаритов (28-40-50-60-70-85) в алюминиевых корпусах
- 3 габарита (110-130-150) в чугунных корпусах, окрашенных серой краской RAL 7012
- 28-40-50-60-70-85-110 габариты в муфтовом исполнении.
- 130 - 150 габариты только с полым входным валом.
- Уплотнительные манжеты NBR
- Высококачественные подшипники
- Зубчатый венец из бронзы
- Червячный винт из легированной стали
- Чугунные ступицы поддержки
- Входной фланец и литого алюминия
- Синтетическое масло
- Комплектуются накладными лапами, фланцами (входными и выходными), выступающими валами, реактивными штангами и т.д.
Технические характеристики и чертежи по сериям и моделям редукторов Varvel серии SRS
Технический каталог редукторов и мотор-редукторов Varvel
Руководство по эксплуатации и обслуживанию Varvel
Редукторы Varvel серии RS, RT (eng)
SRS 028 PC 7 AC14 IEC63B14 0.18kW
SRS 028 PC 15 AC14 IEC63B14 0.18kW
SRS 028 PC 15 AC14 IEC63B14 0.18kW
 SRS 028 PC 20 AC14 IEC63B14 0.12kW | SRS 028 PC 28 AC14 IEC63B14 0.12kW | SRS 028 PC 40 AC14 IEC56B14 0.09kW | SRS 028 PC 49 AC14 IEC56B14 0.09kW |
SRS 028 PC 56 AC14 IEC56B14 0.09kW | SRS 040 PC 7 AC19 IEC71B14 0.37kW | SRS 040 PC 10 AC19 IEC71B14 0.37kW | SRS 040 PC 15 AC19 IEC71B14 0.37kW |
SRS 040 PC 20 AC19 IEC71B14 0.25kW | SRS 040 PC 28 AC19 IEC71B14 0.25kW | SRS 040 PC 40 AC19 IEC71B14 0.25kW | SRS 040 PC 49 AC19 IEC63B14 0.18kW |
SRS 040 PC 56 AC19 IEC63B14 0.18kW | SRS 040 PC 70 AC19 IEC63B14 0.12kW | SRS 040 PC 80 AC19 IEC56B14 0.09kW | SRS 040 PC 100 AC19 IEC56B14 0.09kW |
SRS 050 PC 7 AC24 IEC80B14 0.75kW | SRS 050 PC 10 AC24 IEC80B14 0.75kW | SRS 050 PC 15 AC24 IEC80B14 0.75kW | SRS 050 PC 20 AC24 IEC80B14 0.55kW |
SRS 050 PC 28 AC24 IEC80B14 0.55kW | SRS 050 PC 40 AC24 IEC71B14 0.37kW | SRS 050 PC 49 AC24 IEC71B14 0.37kW | SRS 050 PC 56 AC24 IEC71B14 0.37kW |
SRS 050 PC 70 AC24 IEC71B14 0.25kW | SRS 050 PC 80 AC24 IEC63B14 0.18kW | SRS 050 PC 100 AC24 IEC63B14 0.12kW | SRS 060 PC 7 AC25 IEC90B14 1.5kW |
SRS 060 PC 10 AC25 IEC90B14 1.5kW | SRS 060 PC 15 AC25 IEC90B14 1.1kW | SRS 060 PC 20 AC25 IEC90B14 1.1kW | SRS 060 PC 28 AC25 IEC80B14 0.75kW |
SRS 060 PC 40 AC25 IEC80B14 0.75kW | SRS 060 PC 49 AC25 IEC80B14 0.55kW | SRS 060 PC 56 AC25 IEC80B14 0.55kW | SRS 060 PC 70 AC25 IEC71B14 0.37kW |
SRS 060 PC 80 AC25 IEC71B14 0.37kW | SRS 060 PC 100 AC25 IEC71B14 0.25kW | SRS 070 PC 7 AC28 IEC100B14 3kW | SRS 070 PC 10 AC28 IEC100B14 3kW |
SRS 070 PC 15 AC28 IEC100B14 2.2kW | SRS 070 PC 20 AC28 IEC90B14 1.5kW | SRS 070 PC 28 AC28 IEC90B14 1.5kW | SRS 070 PC 40 AC28 IEC90B14 1.1kW |
SRS 070 PC 49 AC28 IEC80B14 0.75kW | SRS 070 PC 56 AC28 IEC80B14 0.75kW | SRS 070 PC 70 AC28 IEC780B14 0.55kW | SRS 070 PC 80 AC28 IEC71B14 0.37kW |
SRS 070 PC 100 AC28 IEC71B14 0.37kW | SRS 085 PC 7 AC32 IEC112B14 4kW | SRS 085 PC 10 AC32 IEC112B14 4kW | SRS 085 PC 15 AC32 IEC100B14 3kW |
SRS 085 PC 20 AC32 IEC100B14 2.2kW | SRS 085 PC 28 AC32 IEC90B14 1.5kW | SRS 085 PC 40 AC32 IEC90B14 1.5kW | SRS 085 PC 49 AC32 IEC90B14 1.1kW |
SRS 085 PC 56 AC32 IEC90B14 1.1kW | SRS 085 PC 70 AC32 IEC80B14 0.75kW | SRS 085 PC 80 AC32 IEC80B14 0.75kW | SRS 085 PC 100 AC32 IEC80B14 0.55kW |
SRS 110 PC 7 AC42 IEC132B14 9.2kW | SRS 110 PC 10 AC42 IEC132B14 9.2kW | SRS 110 PC 15 AC42 IEC132B14 5.5kW | SRS 110 PC 20 AC42 IEC132B14 5.5kW |
SRS 110 PC 28 AC42 IEC112B14 4kW | SRS 110 PC 40 AC42 IEC100B14 3kW | SRS 110 PC 49 AC42 IEC100B14 2.2kW | SRS 110 PC 56 AC42 IEC100B14 2.2kW |
SRS 110 PC 70 AC42 IEC90B14 1.5kW | SRS 110 PC 80 AC42 IEC90B14 1.5kW | SRS 110 PC 100 AC42 IEC90B14 1.1kW | SRS 130 PC 7 AC48 IEC132B14 9.2kW |
SRS 130 PC 10 AC48 IEC132B14 9.2kW | SRS 130 PC 15 AC48 IEC132B14 7.5kW | SRS 130 PC 20 AC48 IEC132B14 7.5kW | SRS 130 PC 28 AC48 IEC132B14 5.5kW |
SRS 130 PC 40 AC48 IEC132B14 5.5kW | SRS 130 PC 49 AC48 IEC112B14 4kW | SRS 130 PC 56 AC48 IEC100B14 3kW | SRS 130 PC 70 AC48 IEC100B14 2.2kW |
SRS 130 PC 80 AC48 IEC100B14 2.2kW | SRS 130 PC 100 AC48 IEC100B14 2.2kW | SRS 150 PC 7 AC55 IEC160B5 15kW | SRS 150 PC 10 AC55 IEC160B5 15kW |
SRS 150 PC 15 AC55 IEC160B5 11kW | SRS 150 PC 20 AC55 IEC160B5 11kW | SRS 150 PC 28 AC55 IEC132B14 9.2kW | SRS 150 PC 40 AC55 IEC132B14 7.5kW |
SRS 150 PC 49 AC55 IEC132B14 5.5kW | SRS 150 PC 56 AC55 IEC112B14 4kW | SRS 150 PC 70 AC55 IEC100B14 3kW | SRS 150 PC 80 AC55 IEC100B14 3kW |
SRS 150 PC 100 AC55 IEC100B14 2.2kW |
