Насадные редукторы Varvel серии RN
Редукторы серий RN изготовлены в универсальном корпусе, который имеет три поверхности для крепления на плоскость, а также возможность установки выходного фланца с любой стороны. Корпуса редукторов серий RN с первого по третий габарит изготавливаются из алюминия методом литья под давлением, а большие габариты – из чугуна.
Редукторы серий RN изготавливаются в 6-ти габаритах, каждый габарит имеет 30 передаточных отношений, редукторы могут развивать момент от 100Нм до 3400Нм. Различные размеры и типы выходных валов (полый вал со шпоночным пазом, полый обжимной вал и выступающие цилиндрические односторонний или двухсторонние валы) позволяют использовать эти редукторы практически для любого применения.
Серия RN – насадной цилиндрический несоосный двух- или трехступенчатый редуктор с параллельным расположением входного и выходного валов относительно друг друга. Имеет широкий диапазон передаточных отношений. Двухступенчатый редуктор может обеспечить передаточное отношение до i=63, при этом КПД редуктора составляет 96%. Получили широкое применение в качестве приводов мостовых и козловых кранов.
Корпус и крышки: алюминиевые до типоразмера 3 и чугунные, начиная с типоразмера 4.

Технические характеристики редукторов RN:
Передаваемый момент: 180 – 3400 Нм
Мощность двигателя: 0,18 – 22 кВт
Передаточные отношения: 6,3 - 710
Основные преимущества редукторов Varvel серии RN

Общее описание
Гамма
6 типоразмеров, 30 передаточных чисел в двух и трехступенчатых редукторах. Максимальный выходной крутящий момент 3400 Нм.
Ресурс
В соответствии с ISO6336/DIN 3990 в среднем ресурс работы 15000 часов с сервис фактором FS=1
Корпус
Изготовленный литьем под давлением, алюминиевый (AISi12Cu2Fe) до 3-го габарита, и чугунное литье с 4-го габарита
Зубчатые колеса
Сталь 20MnCr5, цементация. Степень точности 6.
Профиль зубьев шлифован.
Валы и шпоночные пазы
Сталь 39NiCrMo3
Точность изготовления валов – h6 – Отверстий Е8
Шпоночные пазы в соответствии с DIN6885 B1
Манжеты
Тип NBR – нитрил-бутадиен
С дополнительным пыльником в соответствии с DIN 376
По запросу возможна поставка редукторов с манжетами из других материалов.
Смазка
Синтетическое масло на весь срок службы по ISO VG220
Окраска
Неокрашенный до 3-го габарита. Эпоксидная порошковая краска, стандартный цвет RAL 7012 (серый) с 4-го габарита.
Конструкция редуктора

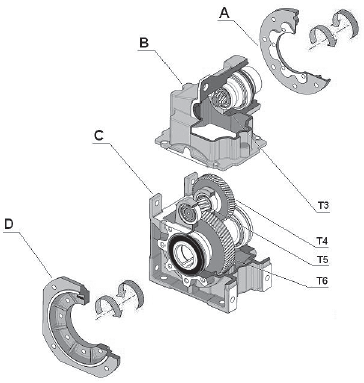

Двухступенчатый цилиндрический редуктор RN
А – входной фланец
В - входная крышка
С – корпус с зубчатой парой Т5 и Т6
D – выходной фланец
Т3 и Т4 – комплект зубчатой пары

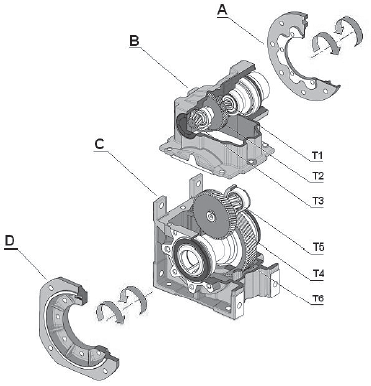

Трехступенчатый цилиндрический редуктор RN
А – входной фланец
В - входная крышка с зубчатой парой Т1 и Т2
С – корпус с зубчатой парой Т5 и Т6
D – выходной фланец
Т3 и Т4 – комплект зубчатой пары

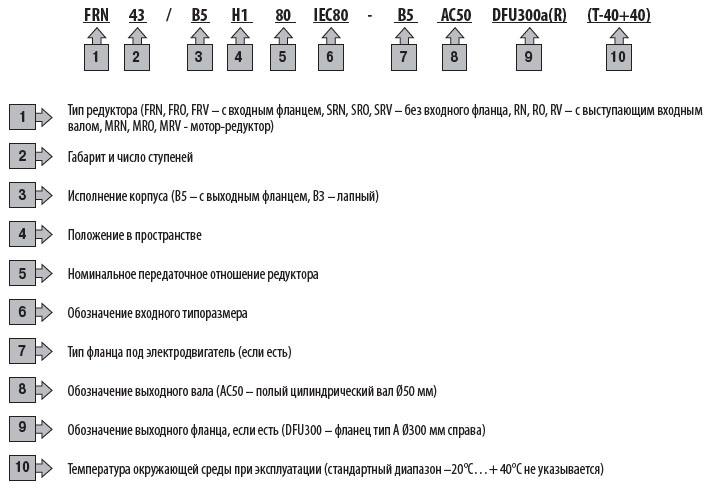

Система обозначений редукторов Varvel RN

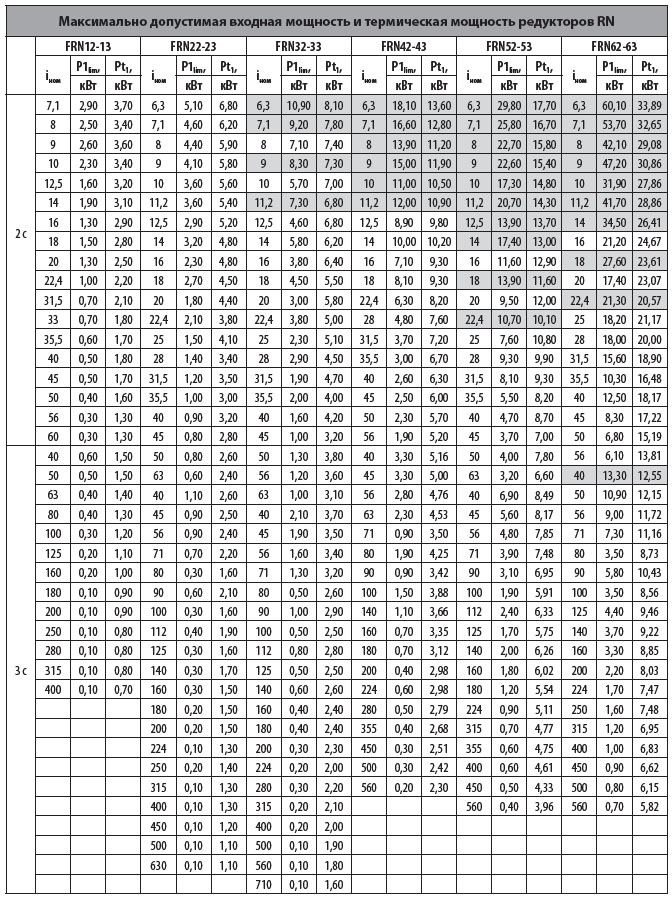

Технические характеристики и размеры редукторов RN

Таблица выбора редукторов RN12-13 (n1=1400 мин-1)

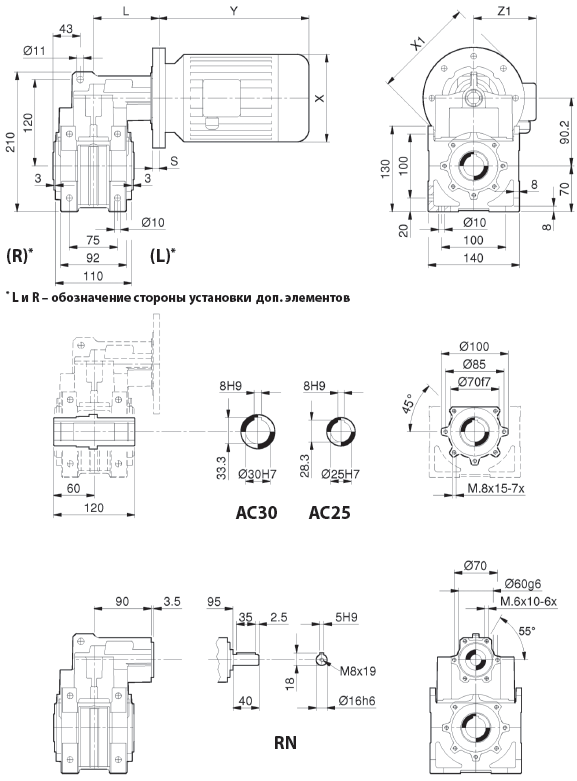

Габаритные и присоединительные размеры RN12-13

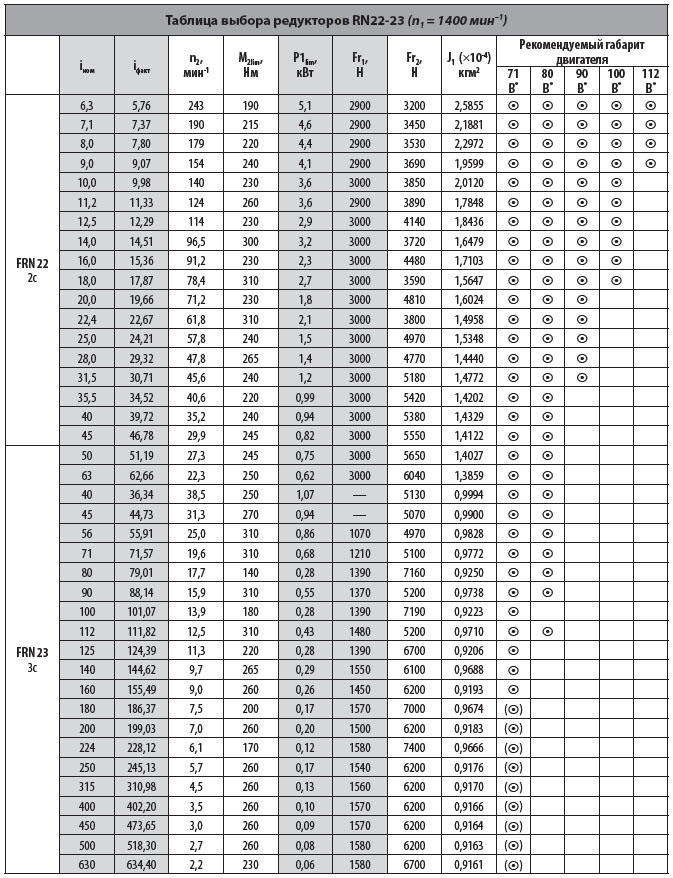

Таблица выбора редукторов RN22-23 (n1=1400 мин-1)


Габаритные и присоединительные размеры RN22-23

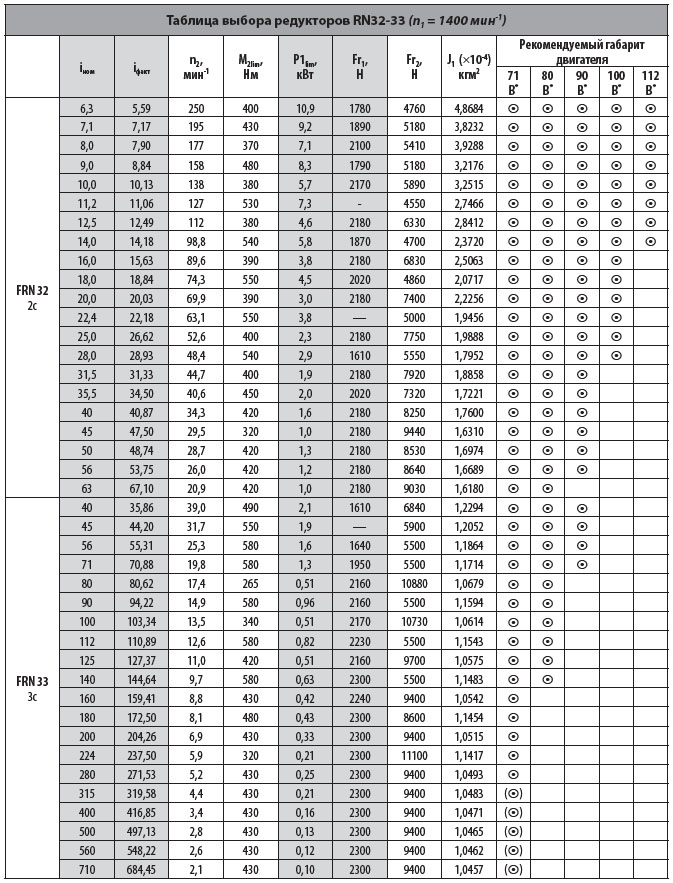

Таблица выбора редукторов RN32-33 (n1=1400 мин-1)


Габаритные и присоединительные размеры RN32-33


Таблица выбора редукторов RN42-43 (n1=1400 мин-1)

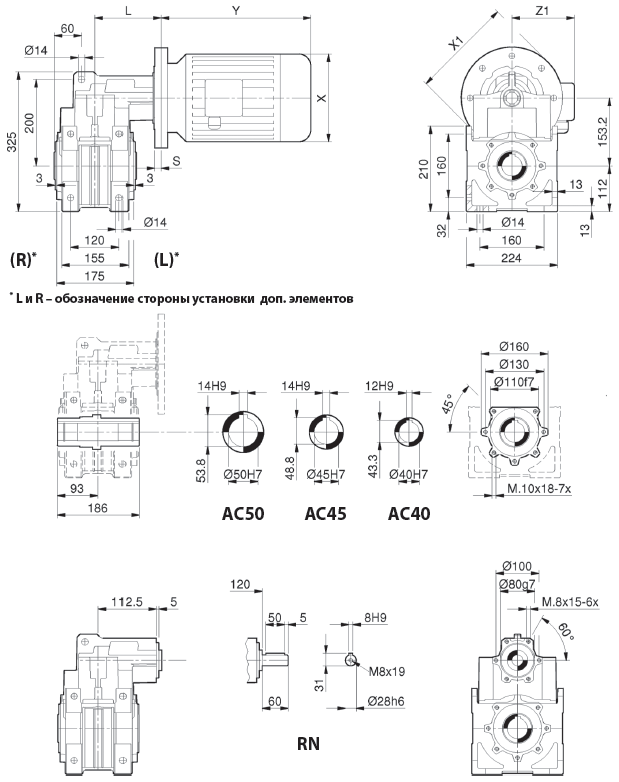

Габаритные и присоединительные размеры RN42-43

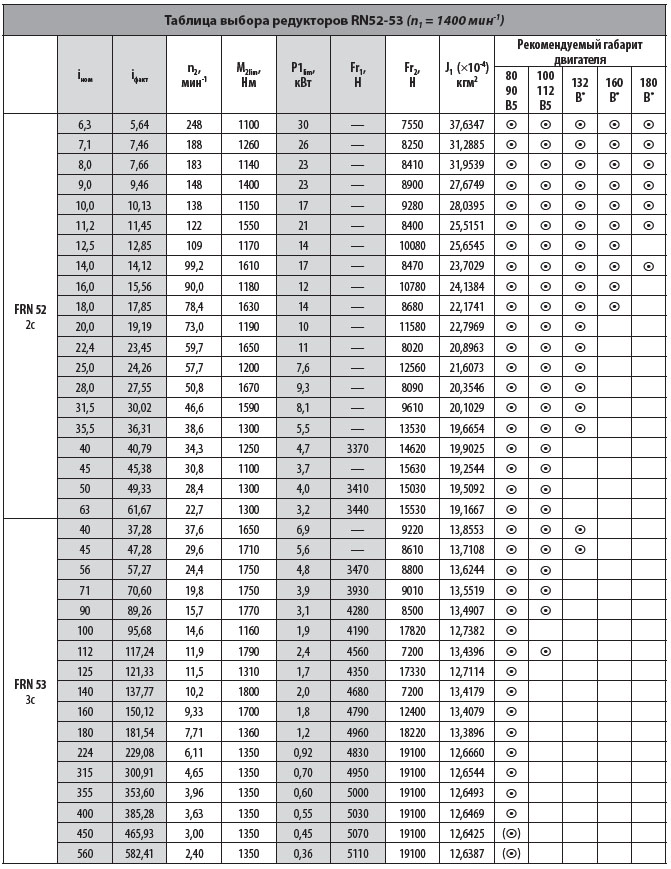

Таблица выбора редукторов RN52-53 (n1=1400 мин-1)


Габаритные и присоединительные размеры RN52-53

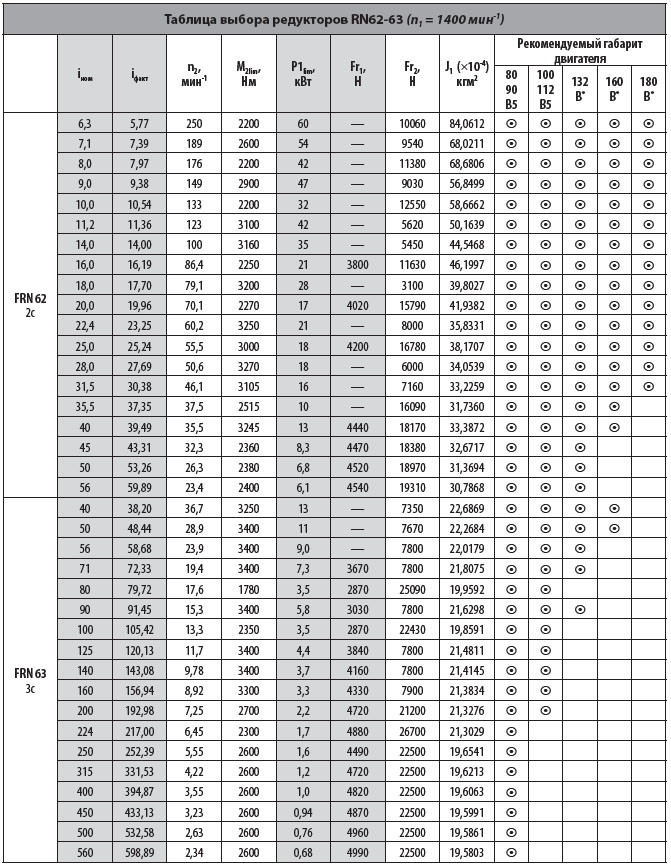

Таблица выбора редукторов RN62-63 (n1=1400 мин-1)


Габаритные и присоединительные размеры RN62-63
