Соосные цилиндрические редукторы Varvel серии RD
Цилиндрические редукторы серии RD отличаются от аналогичных тем, что в монолитном едином корпусе реализуется как двух-, так и трехступенчатый редуктор. Конструкция корпуса была разработана в соответствии с современными методами проектирования. Трехмерная компьютерная модель с учетом реальных характеристик применяемых материалов была всесторонне исследована с помощью метода конечных элементов. При этом удалось существенно снизить вес корпуса и создать монолитную равнопрочную конструкцию.
Редукторы серии RD производятся в семи типоразмерах. Корпус изготовлен методом литья под давлением из алюминия и имеет интегрированные лапы, а также съемный выходной фланец, что позволяет осуществить монтаж редуктора в любом положении. Двух- или трехступенчатые редукторы реализуют 28 различных передаточных отношений от 2,5:1 до 630:1. Редукторы могут комплектоваться стандартными электродвигателями с высотой оси от 56 до 180 мм, максимальный момент на выходном валу для редукторов серии RD составляет 2300 Нм. Габаритные и присоединительные размеры соответствуют стандартным размерам цилиндрических редукторов SEW Eurodrive.
Оптимизация конструкции редуктора позволила существенно увеличить нагрузочную способность изделия. В результате ресурс редуктора, рассчитываемый в соответствие с ISO 6336 / DIN 3990, составляет 15.000 часов, при этом нагрузочная способность сопоставима и даже превышает значения для аналогичных редукторов других производителей.
Соосные редукторы серии RD отличаются высокой производительностью и модульной структурой, которая позволяет снизить затраты на производство и обслуживание.

Технические характеристики редукторов RD:
7 габаритных размеров: от 0 до 6
Передаточные отношения редукторов: 2,25 - 630
Максимальная мощность (1400 об/мин): 24,9 кВт
Максимальный крутящий момент: 2300 Н.м
Основные преимущества редукторов Varvel серии RD

Общее описание
Гамма
Редукторы поставляются в двух- и трехступенчатом исполнении, позволяя обеспечивать 28 передаточных отношений в диапазоне от 2,5 до 630
Выбор габарита
Характеристики в таблицах выбора редукторов указаны для ресурса 15000 моточасов при сервис-факторе FS=1
Корпус, боковые крышки
Алюминий AlSi12Cu2Fe (литье под давлением) до 4 габарита.
5 и 6 габариты – чугун.
Зубчатые пары
Цементированная сталь 20MnCr5, шлифованный профиль. 6-я степень точности
Валы и шпонки
Сталь 45.
Точность изготовления валов h6, отверстий E8.
Шпонки по ГОСТ23360
Подшипники
Шариковые или роликовые в зависимости от габаритов редуктора
Уплотнения
Тип NBR – армированные манжеты из нитрил-бутадиена с дополнительной пылезащитной кромкой согласно ГОСТ 8752
Смазка
По умолчанию, для эксплуатации при температуре окружающей среды от –20°С до +40°С, заливается синтетическое масло Agip Blasia S220 на весь срок службы. Замена в процессе эксплуатации не требуется.
Покрытие
Габариты 5 и 6: порошковая окраска, стандартный цвет RAL 7012.
Габариты 0–4: неокрашенный алюминий.

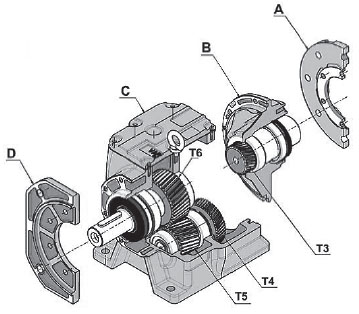

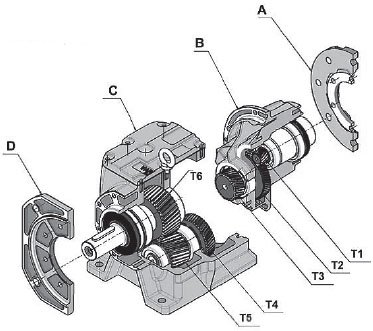

Двухступенчатый редуктор RD
А – входной фланец,
В – входная крышка для двухступенчатого редуктора,
С – универсальный корпус,
D – выходной фланец (если требуется);
Т3 и Т4 – комплект зубчатой пары,
Т5 и Т6 – зубчатая пара корпуса.
Трехступенчатый редуктор RD
А – входной фланец,
В – входная крышка для трехступенчатого редуктора,
С – универсальный корпус,
D – выходной фланец (если требуется);
Т1 и Т2 – зубчатая пара входной крышки трехступенчатого редуктора,
Т3 и Т4 – комплект зубчатой пары,
Т5 и Т6 – зубчатая пара корпуса.
Система обозначений редукторов Varvel RD

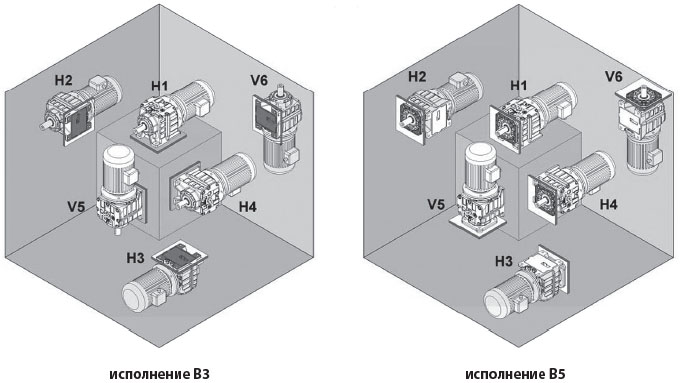

Положение в пространстве редукторов RD

Таблица выбора редукторов RD0 (n1=1400 мин-1)


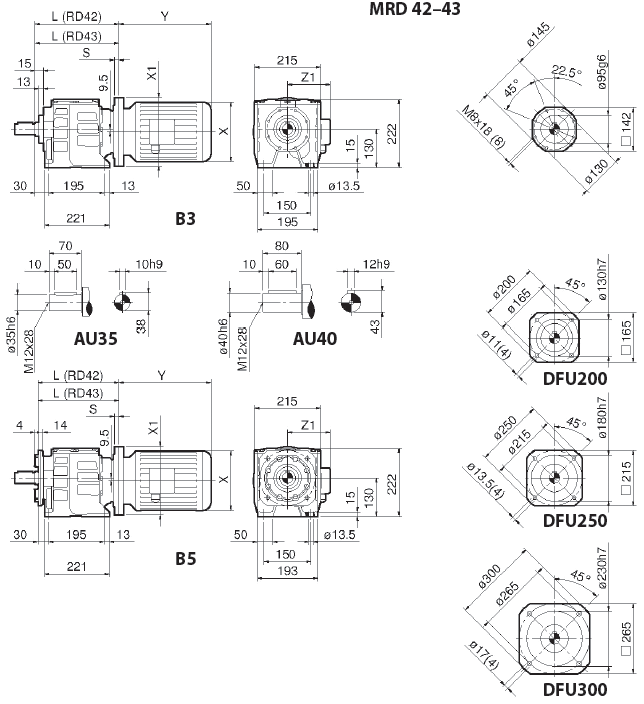

Габаритные и присоединительные размеры RD0

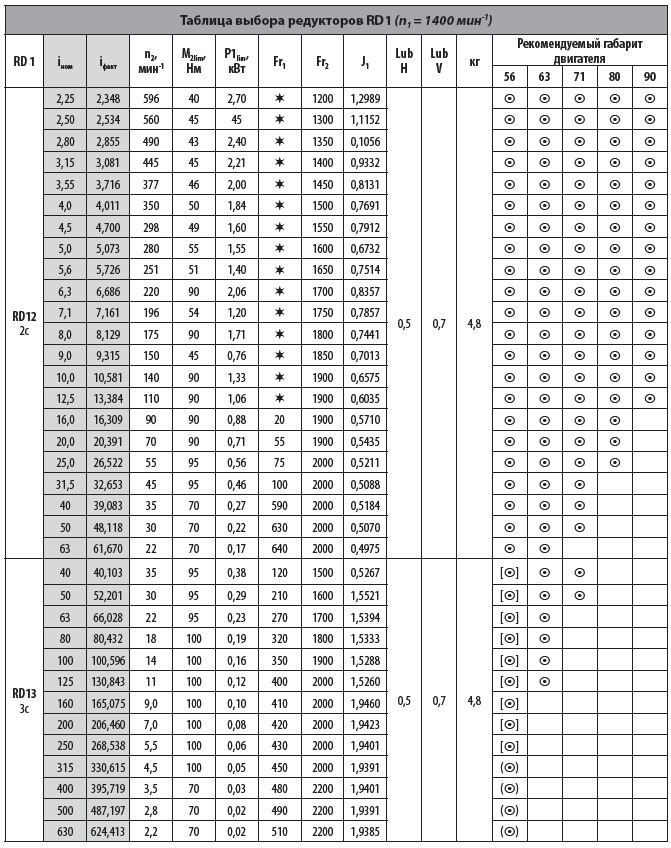

Таблица выбора редукторов RD1 (n1=1400 мин-1)


Габаритные и присоединительные размеры RD1


Таблица выбора редукторов RD2 (n1=1400 мин-1)


Габаритные и присоединительные размеры RD2

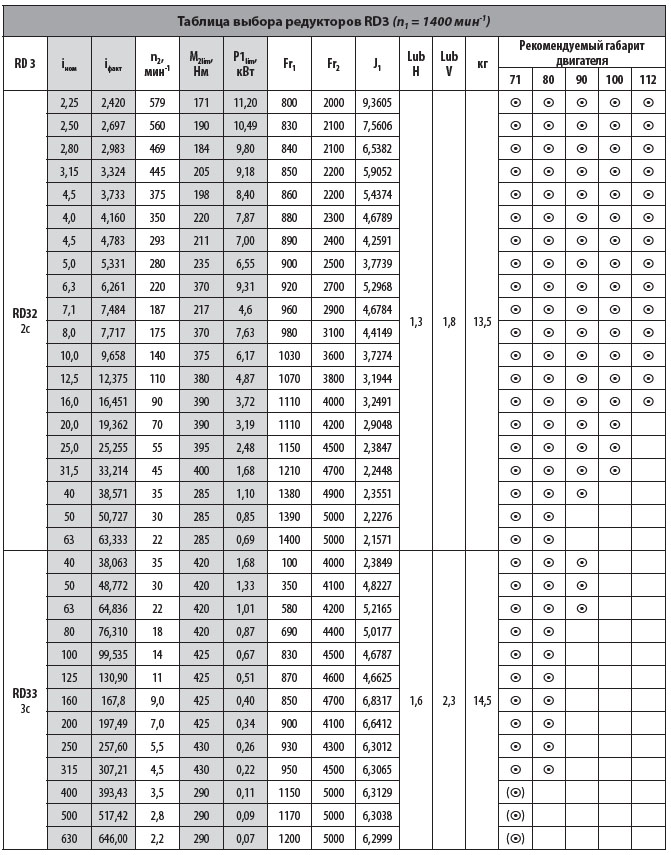

Таблица выбора редукторов RD3 (n1=1400 мин-1)

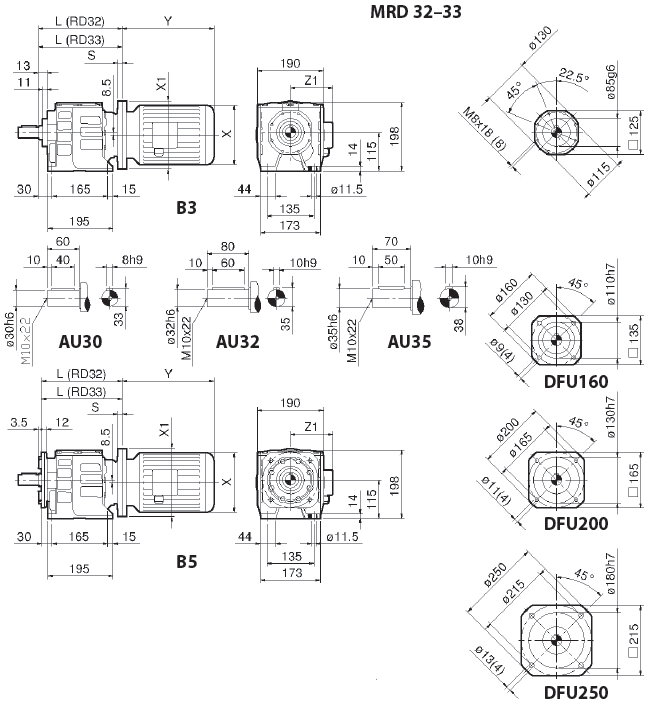

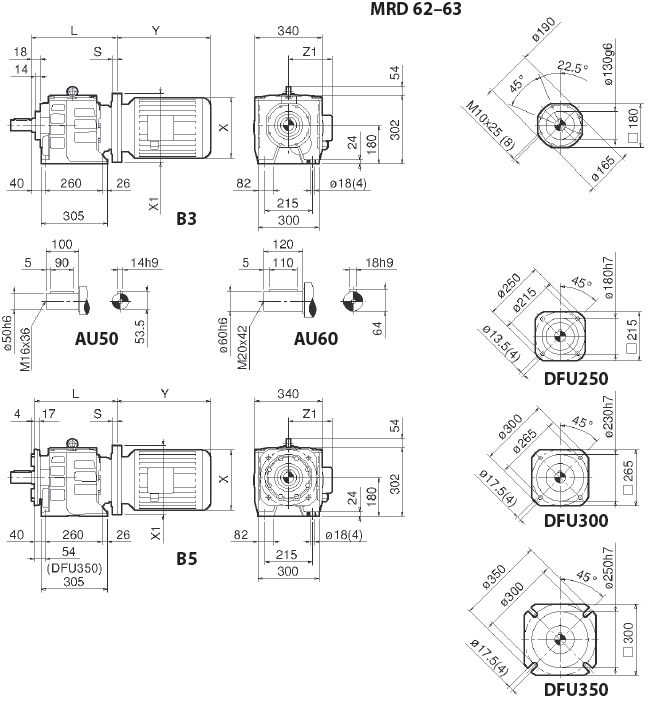

Габаритные и присоединительные размеры RD3

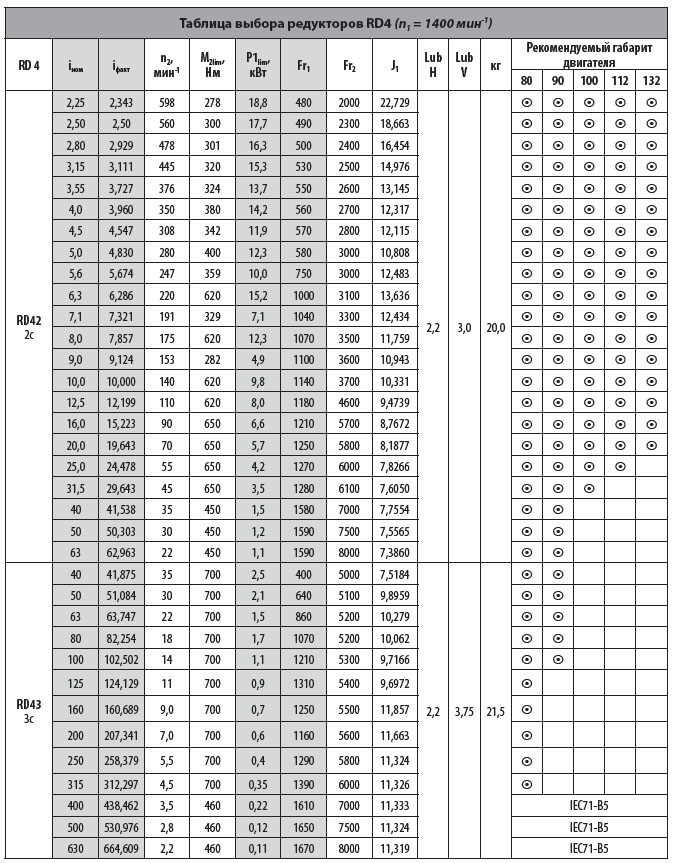

Таблица выбора редукторов RD4 (n1=1400 мин-1)


Габаритные и присоединительные размеры RD4

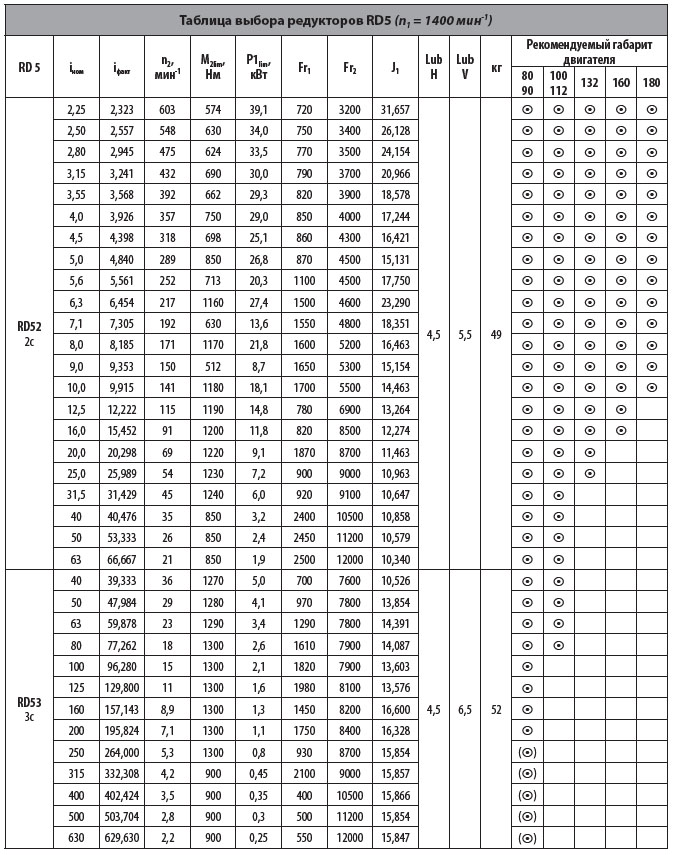

Таблица выбора редукторов RD5 (n1=1400 мин-1)


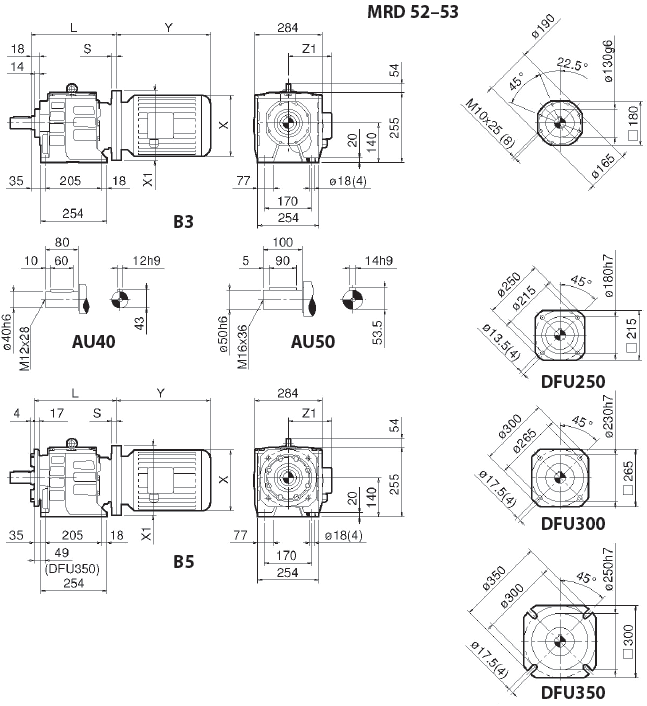

Габаритные и присоединительные размеры RD5

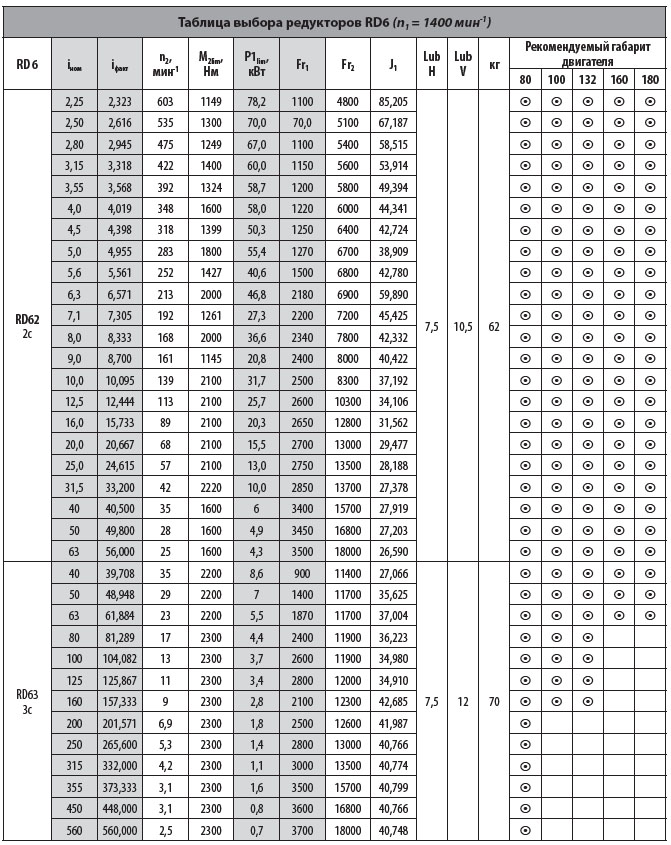

Таблица выбора редукторов RD6 (n1=1400 мин-1)


Габаритные и присоединительные размеры RD6
